کار تاورکرین چیست ,همواره برای ساخت سازه های عظیم بخصوص هنگام کار
در ارتفاعات زیاد از سطح زمین مشکلاتی وجود داشت.
حمل و بالا بردن مصالح و تجهیزات با وزن و حجم زیاد در سازه نیازمند نیرو و هزینه زیادی بود.
کار تاورکرین چیست
تاورکرین چیست وچگونه به وجود آمد؟
کار تاورکرین چیست

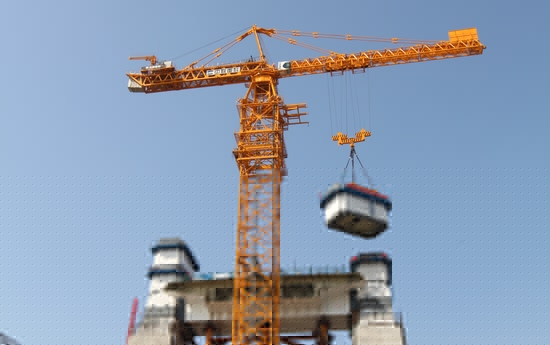

تاور کرین (جرثقیل برجی) یک شکل مدرن از جرثقیل تعادل است که از قطعات اصلی مشابه تشکیل شده است
و در دال بتنی به زمین ثابت شده(و گاهی اوقات به طرف سازه متصل میشود )،

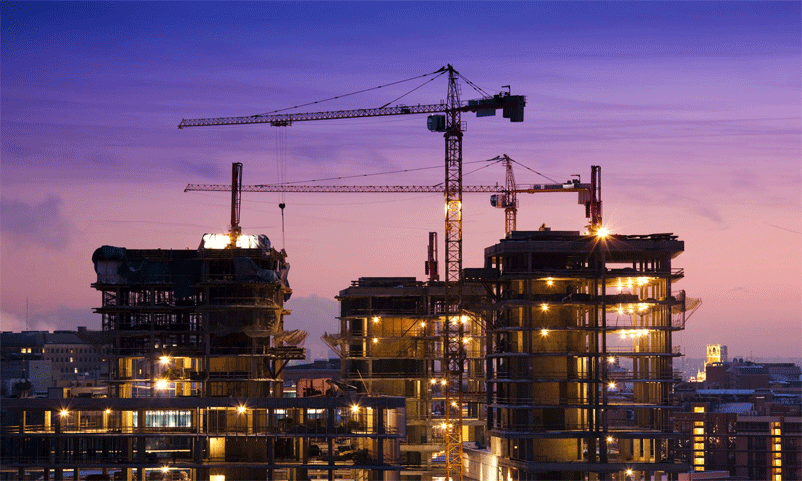

تاور کرین (جرثقیل برجی) اغلب بهترین ترکیب از ارتفاع و ظرفیت بلند کردن را دارد و در ساخت و ساز ساختمان های بلند استفاده می شود.
پس از اتصال پایه به دکل می توان به تاور کرین (جرثقیل برجی) ارتفاع داد.
علاوه بر این دکل به واحد گردان (دنده و موتور) اجازه می دهد
تا جرثقیل بچرخد. در بالای واحد گردان سه بخش اصلی وجود دارد:
بازوی افقی بلند (بازوی کار یا فلش) بازوی افقی کوتاه (بازوی تعادل یا کنفلش) و کابین اپراتور.
بازوی فلش قسمتی از تاور کرین (جرثقیل برجی) است که بار را حمل می کند.
بازوی کنفلش حامل وزنه تعادل است،معمولا از بلوک های بتونی تشکیل شده و نیروی حاصل از بار را به مرکز جرثقیل منتقل می کند.
اپراتور تاور کرین (جرثقیل برجی) یا از کابین بالای جرثقیل و یا بوسیله کنترل از راه دور از روی زمین جرثقیل را کنترل می کند.
در حالت اول کابین اپراتور در بالای جرثقیل متصل به قسمت گردان است یا در قسمت پایین آن قرار دارد.
اپراتور تاور کرین (جرثقیل برجی) با استفاده از موتورهای الکتریکی،سیم بکسل و قرقره ها قلاب را کنترل می کند.
قلاب بر روی گهواره متحرک فلش تاور کرین (جرثقیل برجی) قرار دارد.
انواع تاورکرین:
تاورکرین ها به سه دسته ثابت، متحرک و بالارونده تقسیم می شوند.
تاورکرین متحرک خود در سه نوع موجود است:
- تاورکرین ریلی
- تاورکرین جاده ای
- تاورکرین شناور
در ساخت این تاور کرین از قطعات ساده ای به شکل خرپا استفاده شده است.
تاور کرین های متحرک شعاع عملیاتی وسیعی دارند و ارتفاع زیادی را تحت پوشش قرار می دهند .
تاورکرین بالارونده روی بناهای در حال ساخت قرار می گیرند و با افزایش ارتفاع ساختمان بالا می رود.
از این نوع تاور کرین نیز در صنعت برج سازی و ساخت آسمان خراش ها و پل سازی استفاده می شود.
اجزای تشکیل دهنده تاورکرین
کار تاورکرین چیست
همه تاور کرین ها صرف نظر از نوع آنها دارای اجزای ثابتی هستند.
تاورکرین ها انواع مختلفی دارند که تقریباً همگی از یک قانون در انجام کار و بار برداری تبعیت می کنند:
قدرت باربرداری تاورکرین
کار تاورکرین چیست
قدرت باربرداری در تاور مبنی بر ساختار آن ها می باشد که تا چه تناژی را میتواند از روی زمین بلند کند،
این کار توسط الکتروموتور انجام می شود و الکتروموتور به گیربکس و از گیربکس به درام یا همان وینچ متصل است
و توسط وینچ مقدار نیاز سیم بکسل تا ارتفاع مورد نیاز دستگاه و رابطی به نام هوک قلاب به بار متصل می گردد .
لازم به ذکر است پس از راننده و فرمان هدایت، کلیه سیستم فوق توسط یک سری میکروسوئیچ در حال کنترل است
تا دستگاه بار بیش از حد مجاز را (تناژ) از روی زمین بلند نکند و ایمنی دستگاه حفظ گردد .
قدرت مانور بار به سمت جلو و عقب: شاریوت
کار تاورکرین چیست
تاورکرین ها پس از بلند کردن بار از روی زمین دارای مانور حرکت بار به سمت جلو یعنی
دور از دستگاه (شاریوت به جلو) و حرکت بار به سمت عقب یعنی به سمت خود دستگاه (شاریوت به عقب) می باشند.
البته لازم به ذکر است بار بیش از حد مجاز تناژ دستگاه را توسط میکروسوئیچ های قطع کن کنترل کرده و از جلو رفتن آن خودداری می کند.
قدرت مانور گردشی: گردان
کار تاورکرین چیست
تاورکرین ها علاوه بر قدرت بلند کردن بار و حرکت آن به سمت جلو و عقب دارای قدرت
جابجایی بار در شعاع ۳۶۰ درجه و انتقال آن به هر نقطه ی دلخواه می باشند.
معمولا این کار توسط ۱یا ۲ الکتروموتور و ۱ یا ۲ گیربکس انجام می گیرد که جهت ایمنی آن نیز میکروسوئیچ هایی تعبیه گردیده
که در مواقع لزوم از دور زدن بیجا جلو گیری می نماید.
قدرت حرکت کلی دستگاه
کار تاورکرین چیست
تاورکرین ها توانایی حرکت روی زمین و انتقال کلی دستگاه از نقطه ای به نقطه ی دیگر را دارا می باشن
د آن ها جهت خزیدن بر روی زمین متفاوت می باشند بعضی از آن ها توسط قرار گرفتن روی ریل جابجا می گردند
و گونه دیگری از آن ها روی زنجیرهایی که شباهت به زنجیر تانک دارند بر روی زمین حرکت می کنند
و نوع دیگری از آن ها بر روی چرخ های بزرگی که همانند لاستیک هواپیما است حرکت می نمایند.
کلیه حرکت این دستگاه ها معمولا توسط الکتروموتورهای برقی و گیربکس های بسیار قوی که دارای ترمز های بسیار قوی می باشند صورت می گیرد.
افزایش ارتفاع تاورکرین
کار تاورکرین چیست
تاورکرین ها پس از نصب و مونتاژ اولیه که توسط جرثقیل موبایل انجام می گیرد
جهت افزایش ارتفاع از قدرت خود مونتاژ دستگاه استفاده می کنند که مستلزم یکسری عملیات بسیار حساس می باشد
و با اضافه کردن سکشن (قطعه ارتفاعی) ارتفاع می گیرد و با کم کردن آن ارتفاع آن نیز کم می گردد
البته انواع گوناگون تاور کرین ها بنا بر تیپ و یا کشور سازنده عملیات متفاوتی را دارا می باشند.
توضیح اینکه پس از ارتفاع استانداردی که سازنده ی دستگاه تعیین نموده است
می بایست جهت ارتفاع بیشتر از استاندارد توسط کمربند به نقاطی از ساختمان و یا سازه مورد نظر مهار گردد.
کلیه مراحل نصب، مونتاژ، ارتفاع دهی، بستن کمربند و …
می بایست توسط نیرو های متخصص و کار آزموده قرار گیرد
زیرا کو چکترین اشتباه می تواند آخرین اشتباه افراد باشد.
نکات ضروری برای انجام عملیات نصب و راه اندازی تاورکرین در هر کارگاه:
- نوع بار
- اندازه و شکل بار
- محل بار و میزان تغییر مکان مورد نظر بار
- ارتفاع لازم برای بالا بردن بار
- شعاع عمل مجاز با توجه به تاورکرین و نوع تیر آن
- وزن بار و ملحقات
- فضای باز کافی برای عملیات تیر و اتاقک
