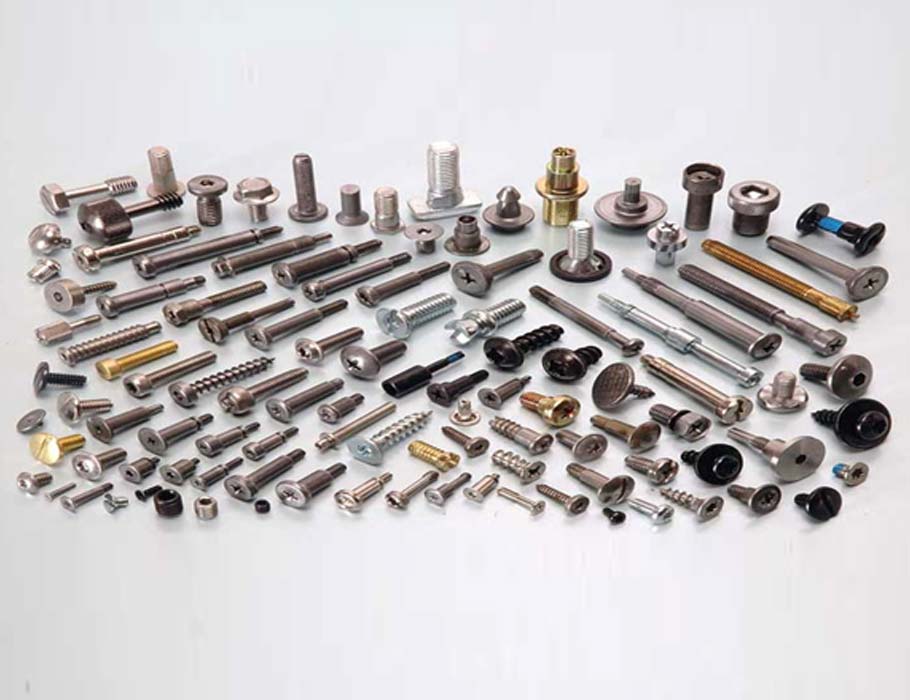

شکل های مختلف پیچ
شکل های مختلف پیچ
پیچ ها :
تعریف پیچ : پیچ یک میله ی استوانه ای فلزی یا غیر فلزی است
که روی محیط آن دندانه ایجاد شده است
________________________________________________________________
پیچها به دلیل تنوع زیادی که دارند برای شناخت آنها نیاز به استاندارد است
که انگلستان اولین تدوین کننده استاندارد بود.
استانداردهایی که امروزه رایج میباشد:
دین آلمان DIN ، استاندارد امریکایی واحد آن اینچ می باشد ANSIاستاندارد
انگلیس JIS گوست استاندارد روسی WIT WORTHمی باشند.
از آن‌جا که سیستم تولید پیچ و مهره در کشور ما و در حال حاضر بر اساس استانداردهای اروپایی میباشد،
از مشخصات پیچ بر اساس DIN آلمان در طراحی‌ها و نقشه‌ها باید استفاده نمود.
________________________________________________________________
شکل های مختلف پیچ
دلایل اشکال در بستن پیچ
۱-مواد خام پیچها وروغن کاری
۲- ابزار نا سالم
۳-خطای ناشی از بی دقتی نیروی انسانی
________________________________________________________________
برای شناخت پیچها و تعریف پیچها به ۴ مشخصه نیازمندیم:
۱- قطر پیچ ۲- طول پیچ ۳- نوع کله پیچ ۴- نوع دنده و گام پیچ فاصله قله دو نخ رزوه کنارهم
________________________________________________________________
| نوع پیچ | شکل ظاهری | کاربرد |
|---|---|---|
| پیچ شش‌گوش | سر شش‌ضلعی، بدنه رزوه‌دار | اتصالات صنعتی، سازه‌ای، ماشین‌آلات |
| پیچ آلنی | سر استوانه‌ای با جای آلن | فضاهای محدود و اتصالات دقیق |
| پیچ چهارسو | سر تخت یا نیم‌گرد با شیار چهارسو | مصارف عمومی، وسایل خانگی |
| پیچ خودکار | نوک تیز، بدنه رزوه‌درشت | چوب، پلاستیک، ورق‌های نازک |
| پیچ سرمته‌ای | نوک مشابه مته | ورق فلزی، سازه‌های سبک |
جنس پیچ به نوع استفاده ایی که از آن داریم بستگی دارد .
شکل های مختلف پیچ
۱٫ فولادی
۲٫ برنج ، مس
۳٫ کائوچو ( غیر فلزی )
موارد استفاده از پیچ :
۱٫اتصالات
۲٫ انتقال قدرت
۳٫ تبدیل نوع حرکات از دورانی به خطی و بلعکس
پیچ ها بسته به مکان مصرف بر اساس:
شکل ظاهری، جنس، میزان گشتاور مورد نیاز، مقاومت به سایش، مقاومت به ضربه، . . . انتخاب می شوند.
به عنوان مثال: پیچ چوب نیاز به سختی بالا و مقاومت به سایش بالایی ندارد
ولی پیچی که در آهن بسته می شود مجبور است محل خودش را رزوه کند
نیاز به مقاومت در مقابل سایش داشته باشد و لازم است گشتاور کند
پیچها به طور کلی به دو روش «فورج سرد» و «فورج گرم» تولید می‌شوند.
روش فورج سرد دارای عیوب کمتر و کیفیت بهتری نسبت به فورج گرم میباشد.
___________________________________________________________
شکل های مختلف پیچ
روشهای تولید پیچ :
معمولا پیچها را می‌توان به طریق مختلف زیر ساخت :
۱- تراش پیچ بوسیله ماشین تراش.
۲- تراش پیچ بوسیله ماشینهای تراش کپی.
۳- تراش پیچ بوسیله ماشین سری تراش.
۴- پیچ تراشی با ماشینهای پیچ تراشی.
۵- پیچ تراشی با ماشینهای فرز.
۶- پیچ تراشی بوسیله حدیده
۷- پیچ تراشی بوسیله دستگاهی که رنده آن دارای حرکت دورانی است.
۸- پیچ تراشی با سنگهای سمباده (سنگ زنی پیچها)
۹- ساختن پیچ بوسیله غلطک کاری (غلطک زدن).
۱۰- ساختن پیچ بوسیله ریخته‌گری.
۱۱- فناوری ایجاد رزوه به روش رولینگ
___________________________________________________________
انواع رزوه‌های پیچ :
از لحاظ اهمیت تجارتی یازده نوع یا مجموع رزوه پیچ وجود دارند،
که بسیاری از آنها دارای مجموعه‌های مشابه در سیستم متری و یکسان شده هستند :
۱- مجموعه رزوه درشت (NC,UNC) : برای کاربردهای عمومی که در معرض ارتعاش نیست.
۲- مجموعه رزوه ریز (NF,UNF) : برای بستن بیشتر قطعات هواپیما و اتومبیل.
۳- مجموعه رزوه فوق‌العاده ریز (NEF, UNEF) : برای قطعات نازک که باید
حداکثر تعداد رزوه در طول معینی واقع شوند.
۴- مجموعه هشت رزوه‌ای (۸N,8UN) : هشت رزوه در اینچ،
برای پیچهای به قطر ۱ تا ۶ اینچ به منظور بستن فلانژ لوله‌ها و سرظروف
استوانه‌ای که برای مقابله با فشار بخار یا سیال داخلی لازم است
کشش اولیه در پیچ ایجاد شود.
۵- مجموعه دوازده رزوه‌ای (۱۲N,12UN) : دوازده رزوه در اینچ.
برای پیچهای به قطر ۲/۱ تا ۶ اینچ. این رزوه‌ها مصرف چندانی ندارند.
۶- مجموعه شانزده رزوه‌ای (۱۶N,16UN) : شانزده رزوه در اینچ،
برای پیچهای به قطر ۴/۳ تا ۶ اینچ.
برای بیشتر مواردی که رزوه ریز مورد نیاز باشد.
۷- رزوه امریکایی Acme.
۸- رزوه دندانه ارّه‌ای
۹- رزوه چهارگوش
۱۰- رزوه پیچ حلزونی ۲۹ درجه. این چهار نوع آخر بیشتر برای انتقال حرکت و نیرو به کار می‌روند.
۱۱- رزوه استاندارد امریکایی برای لوله.
رزوه‌های یکسان شده در قالب مجموعه‌های درشت (UNC,NC)،
ریز (UNF,NF)، فوق‌العاده ریز (UNEF,NEF)،
سه گام ( ۸ ،۱۲و ۱۶) ساخته می‌شوند. تعداد رزوه‌ها در هر اینچ بطور
دلخواه و بر اساس قطر بزرگتر تعیین می‌شود.
نتیجه گیری
پیچها دارای تنوع گسترده‌ای در فرم سر، نوع رزوه، شکل بدنه و کاربرد هستند و انتخاب درست میان این مدل‌ها موجب افزایش استحکام، ایمنی و دوام اتصال می‌شود؛ به همین دلیل شناخت شکل‌های مختلف پیچ پیش‌نیاز یک انتخاب استاندارد و اصولی در پروژه‌های صنعتی و ساختمانی محسوب می‌شود.
پیچ شش‌گوش قابلیت تحمل گشتاور بالا، استحکام بیشتر و استفاده در اتصالات سنگین را دارد.
به دلیل طراحی سر استوانه‌ای و استفاده از آلن، امکان بستن پیچ در فضاهای کم‌ارتفاع و محدود فراهم می‌شود.
نوک مته‌ای آن باعث می‌شود بتواند بدون سوراخ‌کاری اولیه وارد فلز یا ورق شود.
این پیچ بیشتر برای چوب، پلاستیک و ورق‌های نازک استفاده می‌شود و نیازی به رزوه قبلی ندارد.
پاسخ: نوع سر و فرم بدنه تعیین‌کننده ابزار لازم، میزان گشتاور قابل اعمال و نوع اتصال است؛ بنابراین شکل ظاهری رابطه مستقیم با کارایی پیچ دارد.
